Het kleine Doel van Ion Sputtering Device van de AftastenElektronenmicroscoop voor Al van Cu van Au Ag

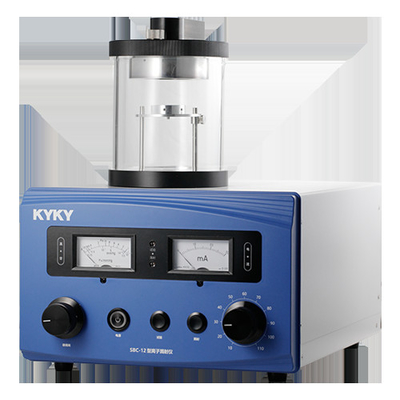

Grote Afbeelding : Het kleine Doel van Ion Sputtering Device van de AftastenElektronenmicroscoop voor Al van Cu van Au Ag

Productdetails:

Plaats van herkomst:	China
Merknaam:	KYKY
Certificering:	CE
Modelnummer:	Sbc-12

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Verpakking Details:	houten doos beschikbaar voor verzending overzee
Betalingscondities:	T/T

Contact

Gedetailleerde productomschrijving

Application:

Specimen premade for scanning electron

Target:

Au , Ag , Cu , Al

Medium gas:

air or argon,with argon inlet and air inflation microadjuster

Deposition Rate:

2-10 nm/min

Markeren:

de instrumentatie van de aftastenelektronenmicroscopie

sem machine

Ion sputtering instrument, SBC-12, Target beschikbaar voor AU, AG, CU, AL

Dit apparaat is voornamelijk ontworpen voor het coaten van geleidende films op SEM-monsters. Easte werking, kosteneffectiviteit, Androbust-duurzaamheid, waardoor het een in staat zijn om het monsterbereiding te bereiden wanneer ze naast kleine tot middelgrote scanning elektronenmicroscopen worden gebruikt.

Het kleine Doel van Ion Sputtering Device van de AftastenElektronenmicroscoop voor Al van Cu van Au Ag 0

label:

Contactpersoon: Ms. Wang He

Tel.: 86-10- 82548271

Fax: 86-010-62564613
